紙以外もカット!カッティングプロッター

1枚からでもカッティング!

通常、紙を四角形以外の特殊な形に切り抜くときは、「木型」(抜き型)という専用の型を作って切り抜くため、小ロットでの作成は難しい場合がありました。
ですが、弊社にある「カッティングプロッター」という機械は、1枚からでも木型が不要でカットができるため、小ロットのご注文や試作のご要望にも対応することができます!

カッティングプロッター3つのスゴ技

スゴ技1
型の製作不要!自由自在にカット加工ができます

弊社のカッティングプロッターは、パソコン上で自分がデザインした形どおりにカッターが走り、好きな形に切り抜くことができる機械です。トムソンなどの抜き加工と違い、型を作る必要がないので、小ロットの製品の作成に最適です。サンプル用に1枚からでも作成が可能です。

スゴ技2
印刷物にあわせたカットも可能

印刷の際に特殊なトンボマークを印刷することで、機械が自動でトンボを読み込み、精度の高いカットをすることができます。

スゴ技3

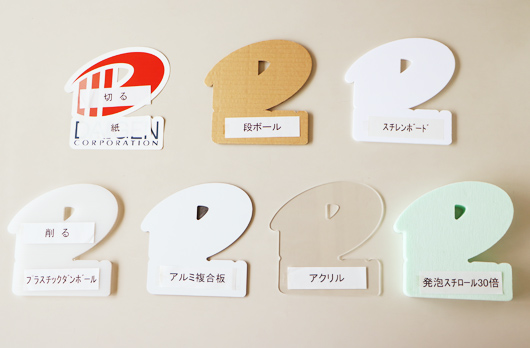

「切る」ことだけでなく「削る」こともできます

木やアクリル、プラスチックダンボールなどの硬い素材は、ドリルで削って型を切りとっていきます。ドリルの直径の関係上、鋭角に切り抜くことはできませんが、断面の仕上がりは非常に綺麗です。最大の厚みは25㎜までです。

スゴ技3

設備

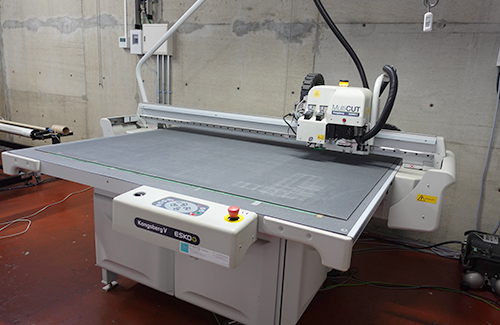

Esko Kongsberg V20
ベルギー製のカッティングプロッターです。 紙を切るカッター以外にも、段ボールや厚紙向けのバイブレーションツール(刃を振動させてカットするツール)、木の板やアクリル板向けのミーリングツール(ドリルで穴を開け、削るツール)、スジ押し用のツールを備えており、様々な厚さの素材に適した加工を行うことができます。

寸法

最大 1750㎜×1620㎜

厚み

素材の厚みは0.18㎜程度以上であることが基本となります。それよりも薄いものに関しましてはご相談ください。厚いものは0.5㎜厚程度まではカッター、それ以上の厚みのものは適宜バイブレーションツールやミーリングツールを使用します。

印刷物を支給でのカットについて

お客様から支給の印刷物にカッティングを行う際、特殊なトンボの印刷をお願いしております。
印刷データ作成時に必ずお問合せください。
